Freitag, 18. Oktober 2019

Ein Halter für den FPV Monitor

Ja, es gibt für die Flysky FS-i6s eine Halterung für Tablett, Handy oder FPV-Monitor. Allerdings hat der gleich zwei entscheidende Nachteile :

1.)
Der Monitor sitzt auf der Halterung halb über dem Sender und verdirbt aufgrund der großen Ausladung den Schwerpunkt der Anlage recht nachhaltig. Dadurch hängt die Anlage nicht mehr gerade am Sendergurt.
2.)
Ist die Halterung auf dem Sender verschraubt passt der Sender nicht mehr in das Senderfach meiner Transportkisten. Leider ist die Montage der Halterung nicht "mal eben so" machbar. Das ganze ist mir deutlich zu aufwändig.

Die neue Halterung wird innen im Sender montiert. Sie besteht aus verlöteten Messing-Quadrahtrohr und ist verklebt sowie zusätzlich verschraubt.

Von außen bleiben nur zwei kleine Bohrungen sichtbar. Der Gewichts-Zuwachs des Senders liegt unter 20 Gramm.

Unter dem FPV Monitor wird ein passender Bügel verschraubt. Damit werden zwei "Dorne" befestigt mit denen der Monitor in die Halterung eingesteckt werden kann. Die kleinen Brücken zum verschrauben sind 3D-Drucke.

So bleibt das ganze sehr kompakt, der Sender passt wieder in das Senderfach der Transportkisten und der Sender hängt wieder gerade am Sendergurt.

Und vernünftig sichtbar ist das Bild des Monitors so auch.

Wenn meine Testfahrten positiv verlaufen (die Reichweite durch die Abschirmung des Metalls also keine Auswirkungen hat) werden alle meine Sender so ausgerüstet. Auf die Halterung kann dann außerdem auch ein Satelliten-System aufgesteckt werden mit dem z.B. Kräne oder ähnliches bedient werden können.

Für die Zukunft ist noch ein Umbau des Senders auf einen 2S LiIon-Akku mit 3400 mAh geplant der dann auch den Monitor oder den Satelliten mit Strom versorgen könnte.

Die "Alles dabei"-Transportbox

Einzelne Modelle möchte ich auch mit in den Urlaub nehmen können. Dabei ist es kaum sinnvoll das Modell und das Zubehör in mehreren Transport- und Lagerkisten verteilt zu transportieren. Deshalb habe ich mich entschlossen der Taucher Otto Wulf 8 als erstem Modell eine Transportkiste einer ganz neuen Generation zu spendieren. Ob das später bei anderen Modellen ähnlich passieren wird ist noch offen. Denn ganz billig ist das ganze nicht.



Von der Vorderseite her kommt man nach dem öffnen der Frontwand an das Modell, eine Kleinteilebox, den Sender und ein Imax B6AC Ladegerät mitsamt Zubehör.

Öffnet man aber auf der Rückseite den oberen Teil der Rückwand kommen ein 13,3 Zoll LED-Fernseher und ein FPV Empfänger zum Vorschein. So können Zuschauer das Kamerabild das vom Schlepper gesendet wird dann auch in HD sehen. Eine Auflösung bis 1920 x 1080 Pixel (Full HD) ist möglich.

Zusätzlich ist das abspielen von Videos über einen USB-Datenspeicher möglich. So kann die Box auch auf Messen genutzt werden.

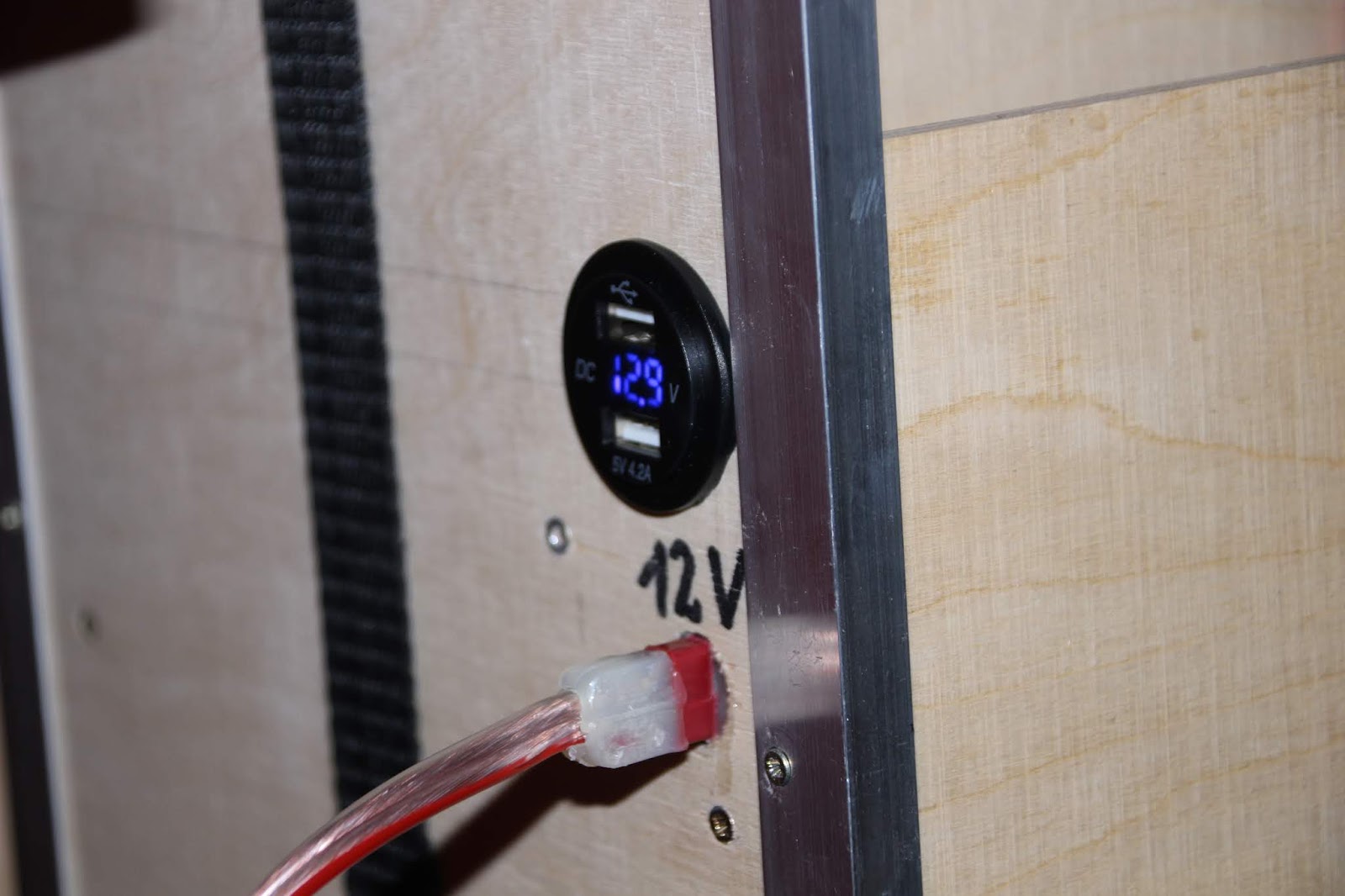

Die Box kann wahlweise von außen über eine 12V Spannungsquelle oder auch über einen internen 12V 12Ah LiFePO4 Akku mit Strom versorgt werden. Die Spannung der Stromversorgung kann auf einem Voltmeter abgelesen werden. Außerdem können zwei USB-Ladekabel je mit bis zu 2,1 Ampere versorgt werden. Durch den Akku-Betrieb ist die Nutzung wirklich überall möglich. Über die seitliche Buchse kann zusätzlich ein Ladegerät angeschlossen werden damit am See kleinere LiPo-Akkus nachgeladen werden können.


Der Vorteil dieser Konstruktion ist das man wirklich alles was man für den Betrieb des Modells braucht mit einem Griff mitnehmen kann. Und alles ist optimal geschützt. Also genau richtig für einen Camping-Urlaub.
